Описание патч-панели 19" (1U) Cabeus PL-24-Cat.5e-SH-Dual IDC:
Патч-панель или как её еще именуют - коммутационная или кроссовая панель это одна из составляющих частей СКС (Структурированных кабельных систем).
На панели находятся соединяющие разъемы на ее передней стороне.
На обратной стороне расположены контакты, использующиеся для фиксации соединения с кабелями.
Такое оборудование относят к пассивному виду сетевого оборудования.
Стандартный размер 19" для монтажа в телекоммуникационные стойки и шкафы
Патч-панель экранированная, 24 порта RJ-45, высота 1U (44 мм)
Горизонтальный тип заделки контактных модулей
Применение
Используется для коммутации одножильных проводников диаметром 0,64 – 0,51 мм (22 – 24 AWG)
Экранированный корпус защищает от воздействия помех и наводок

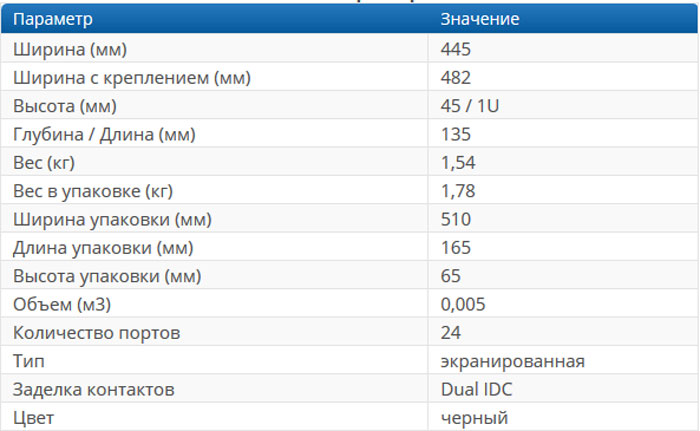

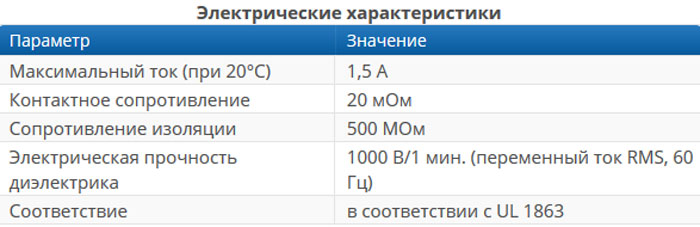

Технические характеристики патч-панели 19" (1U) Cabeus PL-24-Cat.5e-SH-Dual IDC:
Спецификация
Соответствует ANSI/TIA/EIA-568-B.2 для категории 5е
Соответствует ISO/IEC Generic Cabling Standard 11801
Соответствует CENELEC Generic Cabling Standard EN50173
Соответствует TIA/EIA TSB-40
Материалы
Корпус: листовая сталь 1,6 мм
Экранирующая крышка: листовая сталь 1,0 мм
Порты: PBT UL 94V-0, контакты: бронза диаметром 0,45 мм с золотым напылением 50 мкм
IDC-контакты: PC UL94V-0
Особенности конструкции
Отчетливая цифровая маркировка портов на лицевой панели и площадки для дополнительной маркировки
Яркая и интуитивно понятная цветовая маркировка на задней панели в соответствии с T568B и T568A
Конструкция модулей, а также их расположение исключают повреждение пружинных контактов
Высокая выступающая часть корпуса IDC-разъемов обеспечивает удобство заделки проводников
Для заделки IDC-контактов подходят два типа инструментов: 110 типа и Krone (LSA)
Встроенный задний кабельный организатор для укладки кабелей
Съемная экранирующая крышка, шина и кабель заземления
