Дополнительные аксессуары к напольным и настенным шкафам и стойкам
Поворотная рама

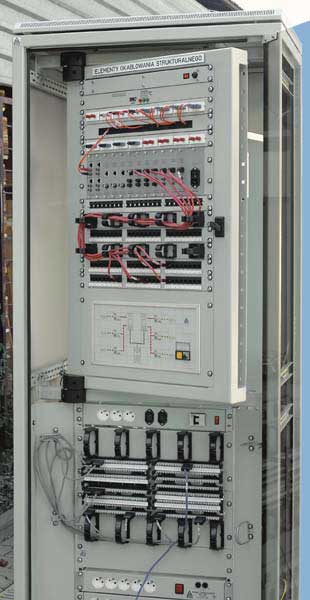

Шкаф серии SZB с поворотной рамой (поставляется по спецзаказу)
Оборудование в верхней части шкафа установлено на поворотной раме, а в нижней части - смонтировано на черырех 19-дюймовых профилях. Каркас шкафа отличается от стандартной версии для шкафов данной серии и имеет четыре дополнительных горизонтальных балки.
Конструкция 1. Рама
2. Шарниры
3. Опорная балка
4. Замок
Сводная таблица моделей
Номер модели в каталоге
Размеры [mm]
Высота рабочего пространства
H
P
P1
Высоты рабочего пространства рамы (U=44,45 мм)
Высота рабочего пространства шкафа (U=44,45 мм)
SZB-23-00-00/1
435
398
300
6U
10U
SZB-23-00-00/2
524
487
389
8U
12U
SZB-23-00-00/3
613
576
487
10U
15U
SZB-23-00-00/4
702
665
567
12U
15U
SZB-23-00-00/5
791
754
656
14U
18U
SZB-23-00-00/6
880
843
745
16U
-
SZB-23-00-00/7
969
932
834
18U
24U
SZB-23-00-00/8
1058
1021
923
20U
24U
SZB-23-00-00/9
1147
1110
1012
22U
28U
SZB-23-00-00/10
1236
1199
1101
24U
28U
SZB-23-00-00/11
1324
1287
1189
26U
32U
SZB-23-00-00/12
1413
1376
1278
28U
32U
SZB-23-00-00/13
1502
1465
1367
30U
36U
SZB-23-00-00/14
1591
1554
1456
32U
36U
SZB-23-00-00/15
1680
1643
1545
34U
38U
SZB-23-00-00/16
1769
1732
1634
36U
40U
SZB-23-00-00/17
1858
1821
1723
38U
42U
SZB-23-00-00/18
1947
1910
1812
40U
45U
Общие положения:
Поставка дополнительного оборудования и аксессуаров:
При заказе дополнительного обрудования и аксессуаров для сетевых шкафов необходимо указывать номер модели в каталоге, соответствующий данному оборудованию.
Все дополнительные аксессуары поставляются в комплекте с крепежным набором.
Отделка поверхности: Окраска поверхностей осуществляется по порошковой технологии текстурированной краской серого цвета RAL 7035. Заказ оборудования и аксессуаров любого другого цвета предварительно оговаривается с отделом продаж
Информация для заказа:
Артикул
Описание
WZ-5596-01-10-011
Поворотная 19" рама высотой 24U (для шкафов 27U,30U шириной 800 мм), цвет серый (RAL 7035) (WZ-SB23-00-10-011) ZPAS
