Описание:

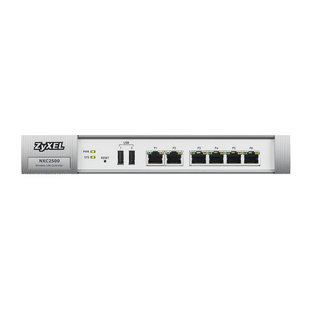

Компания ZyXEL разработала контроллер NXC2500, представляющий собой решение класса все-в-одном. Он не только управляет точками доступа и аутентификацией мобильных пользователей, но также совместно с приложением ZyXEL Wireless Optimizer (ZWO) осуществляет планирование мест размещения точек доступа Wi-Fi, мониторинг и обслуживание беспроводных сетей.
В базовой комплектации NXC2500 может управлять восемью точками доступа ZyXEL серии NWA3000-N, NWA5120, NWA5000 и WAC6500 в различных сочетаниях, позволяя компаниям малого и среднего бизнеса начать развертывать беспроводную сеть с минимальной конфигурации. При помощи дополнительной универсальной лицензии можно добавлять новые точки доступа по мере необходимости и тем самым управлять инвестициями в развитие инфраструктуры беспроводной сети.
В контроллере NXC2500 реализовано фирменное решение компании ZyXEL для построения Mesh Wi-Fi сетей. Технология ZyMesh позволяет использовать с NXC2500 управляемые точки доступа в режиме WDS (Wireless Distribution System) для расширения зоны покрытия сети через беспроводные соединения. Благодаря функции Auto Healing, система отказоустойчивости контроллера обнаруживает отключенные точки доступа и самостоятельно восстанавливает необслуживаемую область за счет увеличения зоны покрытия, создаваемой близлежащими точками доступа.
Контроллер имеет 6 интерфейсов Gigabit Ethernet для подключения к глобальной и локальной IP-сети и построения различных конфигураций корпоративной сети передачи данных.
Управление доступом к ресурсам сети:
Поскольку все больше и больше людей приносят на работу личные мобильные устройства (планшеты и смартфоны), то структура корпоративной сети постепенно эволюционирует от принципа «одно устройство для одного человека» к принципу «много устройств для нескольких сотрудников». Контроллер NXC2500 помогает решить задачу интеграции личных мобильных устройств сотрудников компании в ИТ-инфраструктуру с единым инструментом администрирования всех сетевых объектов.
На этапе подключения к сети Wi-Fi функция Band Select позволяет «убедить» двухдиапазонный Wi-Fi адаптер мобильного устройства перейти на частотный диапазон 5 ГГц, чтобы избежать использования более зашумленного диапазона 2,4 ГГц. Функция Captive Portal служит для организации гостевого доступа в Интернет путем переадресации мобильных пользователей на веб-страницу аутентификации (встроенную в NXC2500 или расположенную на внешнем сервере), где для получения доступа в Интернет пользователю требуется ввести свой логин и пароль.
Для аутентификации пользователей по логину и паролю можно использовать сервер RADIUS (интегрированный в контроллер или внешний), а также службы каталогов AD или LDAP. Благодаря таким функциям как межсетевой экран, NAT, VLAN 802.1Q, Layer-2 Isolation и Policy Routing, контроллер NXC2500 способен управлять трафиком различных групп пользователей. Кроме этого, в настройках профиля SSID имеется возможность задать максимальную скорость передачи данных, доступную одному абоненту Wi-Fi сети, чтобы выделить каждому пользователю гарантированную полосу пропускания.

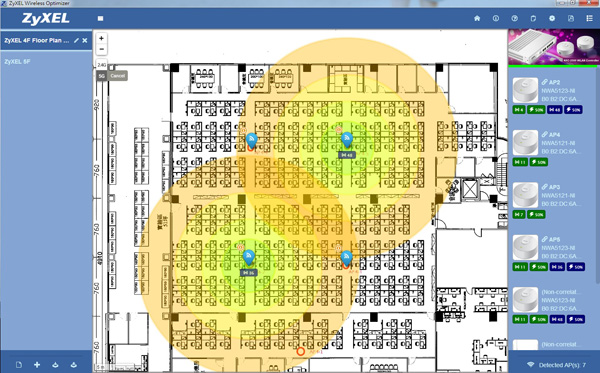

Интеграция с приложением ZyXEL Wireless Optimizer (ZWO):
Приложение ZWO предназначено для партнеров компании ZyXEL и системных администраторов, которые хотят провести предварительную оценку мест установки точек доступа, а также получать статистику и отчеты о текущем состоянии действующей беспроводной сети стандарта 802.11a/b/g/n/ac на базе контроллера NXC2500:
Планирование количества и мест установки точек доступа ZyXEL.
Визуализация расположения точек доступа на графическом плане объекта для составления точной зоны покрытия Wi-Fi, поиска и устранения неисправностей, оптимизации работы беспроводной сети.
Отображение на карте важнейших характеристик ВЧ-сигнала:
Используемый частотный канал
Количество беспроводных клиентов
Число повторов (Tx)
Число фреймов, принятых (Rx) с ошибкой
Благодаря приложению ZWO проектная организация может планировать места установки точек доступа на территории развертывания беспроводной сети до физической установки оборудования. После установки контроллера NXC2500 и рассчитанного количества точек доступа, администратор сети может использовать программу ZWO, чтобы исследовать актуальные карты фактического покрытия радиосигнала, созданные на основе информации от контроллера с управляемыми точками доступа. В итоге пользователи получают правильно спланированную и оптимизированную беспроводную сеть.
Скачать последнюю версию программы ZyXEL Wireless Optimizer можно с глобального международного веб-сервера zyxel.com, предварительно заполнив анкету пользователя.
Основные преимущества:
Централизованное управление 64 точками доступа, установленными внутри помещений или на открытом воздухе.
Широкая линейка поддерживаемых управляемых точек доступа. Защита инвестиций в корпоративную беспроводную сеть и плавный переход к более высоким скоростям технологии 802.11ac благодаря поддержке новых моделей точек доступа серии WAC6500.
Возможность принудительно настроить двухдиапазонное мобильное устройство на работу в 5 ГГц, чтобы избежать более загруженного частотного диапазона 2,4 ГГц.
Фирменная технология ZyMesh позволяет добавлять к беспроводной сети управляемые точки доступа в режиме репитера без обязательного их подключения к Ethernet-кабелю.
Поддержка функции Layer-2 Isolation для управления доступом Wi-Fi пользователей к ресурсам проводной сети.
Веб-аутентификация (Captive Portal) для организации гостевого доступа в Интернет, поддержка динамических учетных записей.
Функция быстрого роуминга позволяет пользователям постоянно сохранять подключение к ресурсам локальной сети или к Интернету во время перемещения в зоне покрытия беспроводной сети.
Простая интеграция в существующую корпоративную сеть компании, благодаря поддержке служб каталогов AD (Active Directory) и LDAP (Lightweight Directory Access Protocol) и назначению прав пользователям беспроводной сети на основе данных об аутентификации.
Интеграция с приложением ZyXEL Wireless Optimizer для предварительного планирования мест установки точек доступа ZyXEL и оптимизации работы беспроводной сети.
Рекомендации по применению:
Частным компаниям и государственным учреждениям для организации защищенных беспроводных сетей внутри помещений и на открытом воздухе под управлением единого контроллера.
Построение Mesh Wi-Fi сетей в местах, где трудно проложить проводную сеть Ethernet.
Модернизация существующих беспроводных сетей с целью внедрения современных стандартов 802.11n/ac и организации гостевого доступа в Интернет через Captive Portal.
Проектным организациям для составления коммерческого предложения и обоснования инвестиций, привлекаемых для развертывания скоростной беспроводной сети Wi-Fi на территории предприятия или учебного заведения. Основные характеристики:
Аппаратная база:
Настольное безвентиляторное (funless) исполнение с возможностью установки в телекоммуникационную стойку 19''
6 портов Ethernet 10/100/1000BASE-T (разъем RJ-45) с автоопределением скорости и типа подключения
2 порта USB для подключения внешнего носителя и длительного хранения журнала работы системы
Консольный порт RS-232
Кнопка «Reset» для возврата к заводским настройкам
Производительность:
Число поддерживаемых точек беспроводного доступа
В базовой комплектации: 8
Максимальное число: 64
Максимальное число беспроводных пользователей: 1024
Размер таблицы MAC-адресов: 64000
VLAN IP интерфейс: до 512
Максимальное число активных сессий TCP/IP: 100000.
Пропускная способность
Мостовой режим подключения точек доступа (Гбит/с): 1
Туннельный режим подключения точек доступа (Мбит/с): 300
Рекомендованное число точек доступа с использованием туннелирования: до 16
Поддерживаемые модели точек доступа:
Серия NWA5120 (мостовой режим)
NWA5121-N
NWA5121-NI
NWA5123-NI
NWA5301-NJ
Серия NWA5000 (мостовой и туннельный режимы)
NWA5160N
NWA5560-N
NWA5550-N
Серия NWA3000-N (мостовой и туннельный режимы)
NWA3160-N
NWA3560-N
NWA3550-N
Серия WAC6500 (мостовой и туннельный режимы)
WAC6502D-E
WAC6502D-S
WAC6503D-S
WLAN управление и безопасность:
Поддержка до 128 Radio профилей
Multiple SSID, назначение до 8 SSID на один радиоинтерфейс точки доступа
Режимы работы в диапазонах частот 2,4 и 5 ГГц
802.11b/g
802.11b/g/n
802.11a
802.11a/n
802.11ac
Динамический выбор каналов (Dynamic Channel Assignment, DCA)
Управление мощностью передачи (Output Power Control, OPC)
Параметр Signal Threshold позволяет задать пороговое значение уровня мощности сигнала беспроводного клиента, с которым допускается подключение к заданной точке доступа.
Поддержка до 128 SSID профилей
Шифрование
WEP 64/128-бит
AES
TKIP
Поддержка Wi-Fi Protected Access
WPA/WPA2-PSK
WPA/WPA2 Enterprise
Типы EAP: EAP-TLS, EAP-TTLS, -PEAP, -SIM, -FAST, -AKA
Поддержка фильтрации беспроводных пользователей по MAC-адресам, до 2048 адресов
Поддержка блокировки трафика Intra-BSS
Изолирование трафика пользователей на втором уровне (Layer-2 Isolation)
Функция Band Select для выбора приоритетного частотного диапазона 5 ГГц для двухдиапазонных мобильных устройств
Управление скоростью передачи данных Wi-Fi пользователей
Поддержка мостового и туннельного режимов передачи данных
Поддержка технологии ZyMESH для подключения управляемых точек доступа через беспроводные соединения
По умолчанию допускается одна корневая точка доступа (Root AP)
Неограниченное число корневых точек доступа (Root AP) после активации соответствующей лицензии
До 6 репитеров (Repeater AP) на одну корневую точку доступа (Root AP) и до 2 репитеров в цепочке
Динамический выбор наилучшего маршрута передачи данных
Функция Auto Healing для восстановления конфигурации беспроводной сети за счет увеличения зон покрытия, создаваемых близлежащими точками доступа.
Поддержка системы определения местоположения в режиме реального времени RTLS (Real Time Location System) от компании Ekahau (www.ekahau.com)
Обнаружение и сдерживание несанкционированных точек доступа (Rogue AP)
Quality of Service (QoS):
Балансировка нагрузки (Load Balancing) между точками доступа в беспроводной сети:
По числу пользователей
По величине трафика
WMM (Wi-Fi Certified)
WMM Power Save
DiffServ marking
Функции управления доступом к ресурсам сети:
Поддержка интерфейсов аутентификации:
Microsoft Active Directory
LDAP
Основной и резервный сервер RADIUS
Встроенная база и средства аутентификации для 512 пользователей
Поддержка до 256 динамических гостевых учетных записей
Аутентификация по MAC-адресам
Аутентификация 802.1х
Поддержка функции Layer-2 Isolation
Управление доступом на основе политик маршрутизации по различным критериям
Поддержка до 256 Policy Routes
Перенаправление на веб-страницу аутентификации (Captive Portal)
Конструктор встроенной веб-страницы аутентификации
Поддержка внешней веб-страницы аутентификации
Работа в сети:
Межсетевой экран (Firewall) с непрерывным контролем состояния соединений (Stateful Packet Inspection – SPI)
DHCP сервер и ретранслятор
Привязка IP и MAC адресов (IP/MAC Binding)
DNS ретранслятор
NAT (Network Address Translation), RFC 1631
Поддержка до 256 статических маршрутов
802.1Q VLAN tagging
Поддержка IPv6
Управление:
Механизмы обнаружения и подключения управляемых точек доступа:
Широковещательный метод передачи данных (Broadcast)
DHCP (DHCP Option 138)
DNS (DHCP Option 15)
Ручной режим
Поддержка протокола CAPWAP для управления точками доступа
Графический веб-интерфейс управления (HTTP, HTTPS)
Интерфейс командной строки (SSH, Telnet и консольный порт)
Администрирование по SNMP v1, v2c, v3
Системный журнал и оповещение о событиях
Централизованная настройка и управление точками доступа
Визуальная система статистики
Сбор проводного и беспроводного сетевого трафика
Интеграция с приложением ZyXEL Wireless Optimizer (ZWO):
Расчет зоны покрытия беспроводной сети с учётом мест установки точек доступа ZyXEL
Передача информации о текущем состоянии беспроводной сети от точек доступа, управляемых контроллером NXC2500, для отображения на карте объекта важнейших характеристик сети:
Используемый частотный канал
Количество беспроводных клиентов
Число повторов (Tx)
Число фреймов, принятых (Rx) с ошибкой
Отсутствие необходимости в дополнительных специальных датчиках или генераторах сигнала
Физические характеристики:
Размеры устройства: 242 (ширина) x 176 (глубина) x 36 (высота) мм
Масса устройства: 1,254 кг
Размеры упаковки: 395 (ширина) x 238 (глубина) x 101 (высота) мм
Масса устройства с упаковкой: 2,49 кг
Электропитание:
Внешний блок питания 12 VDC 3 A, 100-240 VAC
Максимальная потребляемая мощность: 19 Вт
Параметры надежности:
MTBF: 815464 часов
Параметры окружающей среды:
Диапазон рабочих температур: от 0 до 40 °С
Относительная влажность при работе: от 5 до 95 %
Диапазон температур при хранении: от -20 до 70 °С
Относительная влажность при хранении: от 5 до 95 %
Комплектация:
Контроллер NXC2500 с лицензией на подключение 8 точек доступа ZyXEL серии NWA5000, NWA5120 и NWA3000-N
Адаптер питания
Руководство по установке на русском языке
Монтажные скобы для установки в телекоммуникационную стойку 19''
Четыре приклеивающиеся резиновые ножки для размещения контроллера на столе
Гарантийный талон
Гарантия 3 года
Информация для заказа:
Артикул
Описание
NXC2500
Контроллер беспроводных сетей Wi-Fi с поддержкой до 64 точек доступа
