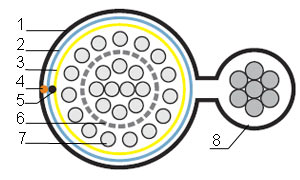

1 - Внешняя оболочка
2 - Экран-фольга
3 - Защитная пленка
4 - Рип-корд
5 - Дренажный провод
6 - Полимерная лента
7 - Витая пара solid
8 - Металлический трос
Спецификация:
Соответствует стандартам IEC 61156-4, ANSI/TIA/EIA-568-B для кабелей категории 3
Соответствует требованиям NEC/(UL): CM, UL 444
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Применение
Вне помещений. Прокладка горизонтальных кабельных подсистем. Применяется для прокладки по воздуху. Совместим с приложениями PBX, ISDN, 10 Мбит/с Ethernet 10Base-T (IEEE 802.3), ATM, 4 Мбит/с Token Ring (IEEE 802.5). Используется как для цифровых, так и для аналоговых приложений передачи голоса и данных. Эксплуатируется при частотах до 16 МГц.
Описание конструкции
Экранированный многопарный медный кабель, 10/25/50/100 пар, категория 3, одножильный, с металлическим тросом. Состоит из экранированных (F/UTP) пучков витых пар, обернутых полиэстерной лентой и защищенных внешней оболочкой из полиэтилена с несущим тросом из стальной проволоки. В зависимости от количества витых пар конструкцией предусмотрен центральный силовой элемент (наполнитель), а также маркировка пучков лентой индивидуального цвета. Для удобства разделки кабеля под внешней оболочкой имеется рипкорд. Материал внешней оболочки устойчив к воздействию УФ излучения.
Материалы и конструкция
Проводник: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиэтилен высокой плотности
Экран-фольга: общий экран, алюминизированная полиэстерная пленка, покрытие – 100%
Дренажный провод: луженая медь, одножильный
Рипкорд: арамидная нить
Трос: оцинкованная (гальванизированная) сталь, многожильный
Внешняя оболочка: полиэтилен черного цвета, устойчивый к воздействию УФ излучения
Электрические характеристики:
Диапазон частот 1-16 МГц
Волновое сопротивление в диапазоне 0,772-100 МГц 100 ± 15 Ом
Сопротивление проводника постоянному току (при 20°C) ≤ 95,0 Ом/км
Дисбаланс сопротивления ≤ 5 %
Номинальная емкость (проводник/проводник) ≤ 56 пФ/м
Емкостный дисбаланс ≤ 330 пФ/100 м
Приведенная скорость распространения сигнала 68 %
Испытательное напряжение между жилами (пост. ток, 2 с) 2,5 кВ
Сопротивление изоляции ≥ 5 ГОм*км
Технические характеристики
Количество пар: 25 пар
Диаметр проводника: 0,51 ± 0,01 мм (24 AWG)
Диаметр проводника в изоляции: 0,93 ± 0,03 мм (толщина изоляции: 0,19± 0,01 мм)
Диаметр троса (без оболочки): 3,2 ± 0,3 мм (7 х 1,05 мм)
Диаметр троса по оболочке: 7,0 ± 0,5 мм (толщина оболочки: 2,0 ± 0,03 мм)
Внешний диаметр кабеля: 12,3 ± 0,7 мм (толщина оболочки: 0,9 ± 0,1 мм)
Температура монтажа: –10°C – +60°C
Температура эксплуатации: –40°C – +60°C
Вес 1 км кабеля: 310,0 кг (ном.)
Стандартная упаковка (метраж): 500 м
|
